| 、 概述： | |

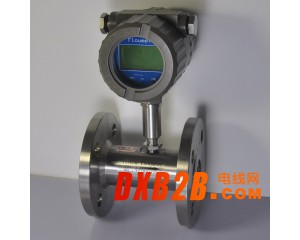

| 1、LW－XXF型涡轮流量传感器（以下简称传感器）为我公司新研制开发的防腐型传感器，与显示仪表配套组成涡轮流量计。可测量液体的瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、电厂等行业。传感器全部采用非金属材料，测量较强腐蚀性液体尤为适用。是测量腐蚀性液体的理想仪表。 2、传感器适用于无纤维、颗粒等杂质的液体。 3、如用户需用特殊型式的传感器，可共同协商订货。需防爆型传感器时，在订货中加以说明。 | |
| 二、工作原理： | |
| 被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。 在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示：K=f / Q或K＝V / N 式中：f－流量信号频率（Hz）； Q－体积流量（m3/h或L/h）； N－脉冲数； V－体积总量（m3/L）； 每台传感器的仪表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌改动K值。 | |
| 三、主要技术参数: | |
| ◆ 基本参数（见表一） ◆ 准确度：1.0级、0.5级； ◆ 使用条件： 1、 环境温度：-20～+50℃； 2、 相对温度：5%～95%； 3、 介质温度：-20～+80℃； 4、 防爆等级：ibⅡBT4； ◆ 介质压力：1.0MPa； ◆ 输出方式：脉冲输出或4～20mA两线制； ◆ 安装方式：法兰连接； ◆ 传输距离：传感器至显示仪表的距离可达1km |
|
| 四、标记的含义: | |
| 1、LWGY－XXF 脉冲输出（5～24）V DC供电 2、LWGB－XXF 4～20mA两线制变送输出（24V DC供电）； 3、LWY－XXF 现场显示瞬时流及累计量大耗电电流25uA。 |
|
| 五、特点: | |
| 1、 流量范围宽，大量程比可达到1：50； 2、全部采用非金属材料（轴承采用防腐陶瓷轴承）； 3、适用于测量较强腐蚀性的酸、碱、盐液体； 4、现场显示大耗电电流为25uA |
|
