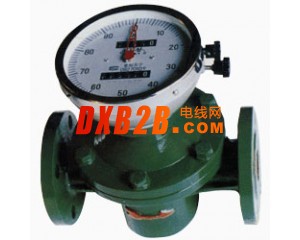

广东广州椭圆齿轮流量计厂 广东广州齿轮流量计
单价 面议对比
询价 暂无
浏览 735
发货 广东广州市付款后3天内
品牌 迪川
型号 LC
过期 长期有效
更新 2024-12-04 17:15

详细信息

一、用途:
     LC系列椭圆齿轮流量计是容积式流量计中的主要类型,用于计量在一定压力下封闭管道中满管流的流体流量。它具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应强等优点,测量基本上不受温度、压力变化的影响,且安装方便。主要用于测量石油制品的累积流量,也可用于其他化工溶液(腐蚀性介质除外)的计量。该流量计系直读累积式流体流量计,是由装有一对椭圆齿轮转自的计量室、密封联轴器(小口径流量计采用灵敏度高的磁性联轴器)和技术机构组成。
二、基本参数:
  基本误差限(%) ±0.5
公称压力(MPa) 1.6
工作温度(℃) -30-+160
液体粘度(mPa﹒s) 0.6-200

型  号

公称通径(mm)
  流量范围(m2/ h)
石油产品粘度(mPa﹒s) 化学液体粘度(m2/ h)
0.6-2 2-8 8-200 0.6-200
LC-10 10 0.15-0.4 0.08-0.4 0.04-0.4 0.1-0.4
LC-15 15 0.38-1.5 0.25-1.5 0.15-1.5 0.3-1.5
LC-20 20 0.75-3 0.4-3 0.3-3 0.6-3
LC-25 25 1.5-6 0.8-6 0.6-6 1.2-6
LC-40 40 3-15 2-15 1.5-15 2.4-12
LC-50 50 4.8-24 3.2-24 2.4-24 3.8-19
LC-80 80 12-60 8-60 6-60 10-50
LC-100 100 20-100 13-100 10-100 16-80

  LC系列椭圆齿轮流量计外形尺寸表(铸铁、不锈钢)
单位:mm
  型 号
 公称通径Dg
 总长L
 总宽H
 总高B
 中心高A
 法兰D
 法兰孔D1
 螺栓孔n-φ

LC-15
 15
 180
 124
 205
 158
 95
 65
 4-φ14

LC-20
 20
 180
 124
 225
 168
 105
 75
 4-φ14

LC-25
 25
 245
 184
 240
 171
 115
 85
 4-φ14

LC-40
 40
 250
 184
 270
 187
 145
 110
 4-φ18

LC-50
 50
 340
 255
 305
 210
 160
 125
 4-φ18

LC-80
 80
 420
 310
 390
 260
 195
 160
 8-φ18

LC-100
 100
 440
 330
 440
 280
 215
 180
 8-φ18
   LC系列椭圆齿轮流量计尺寸表(铸钢)
单位:mm

型 号
 公称通径Dg
 总长L
 总宽H
 总高B
 中心高A
 法兰D
 法兰孔D1
 螺栓孔n-φ
 LC-15
 15
 200
 138
 220
 160
 105
 75
 4-φ14
 LC-20
 20
 250
 164
 232
 180
 125
 90
 4-φ18
 LC-25
 25
 300
 202
 252
 185
 135
 100
 4-φ18
 LC-40
 40
 300
 202
 293
 208
 165
 125
 4-φ23
 LC-50
 50
 384
 262
 394
 312
 175
 135
 4-φ23
 LC-80
 80
 450
 337
 452
 332
 210
 170
 8-φ23
 LC-100
 100
 555
 442
 478
 370
 250
 200
 8-φ25
